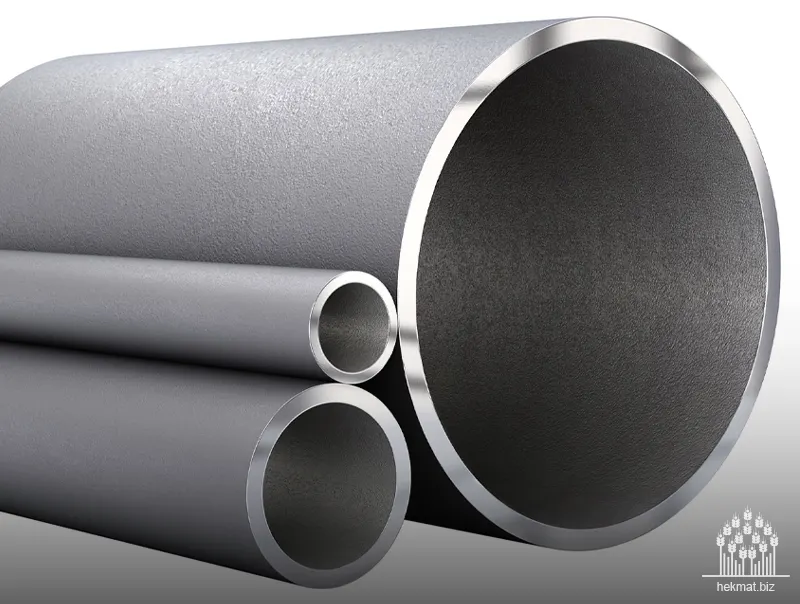

لوله مانیسمان (Seamless Pipe) نوعی لوله هیدرولیک است که به روش نورد گرم یا سرد از یک شمش فولادی تولید می‌شود. در فرآیند ساخت این لوله، هیچ‌گونه خط جوشی وجود ندارد، بنابراین ساختار آن یکپارچه و یکنواخت است که موجب افزایش مقاومت مکانیکی، تحمل فشار بالا و کاهش احتمال نشت یا شکست در شرایط سخت کاری می‌شود. به‌دلیل این ویژگی‌ها، لوله مانیسمان در صنایع حساس مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، هیدرولیک و سیستم‌های تحت فشار کاربرد گسترده‌ای دارد. این نوع لوله به‌ویژه در مواقعی که ایمنی، دقت و استحکام بالا مورد نیاز است، نسبت به لوله‌های درزدار ترجیح داده می‌شود.
جنس لوله مانیسمان
جنس لوله مانیسمان به طور معمول از فولاد است، اما انواع مختلفی از فولادها و آلیاژها برای ساخت این لوله‌ها مورد استفاده قرار می‌گیرد. جنس لوله‌های مانیسمان به نوع کاربرد و شرایط عملیاتی که قرار است در آن استفاده شوند بستگی دارد. در ادامه به برخی از انواع متداول فولادها و آلیاژهایی که برای ساخت لوله‌های مانیسمان استفاده می‌شوند، اشاره می‌کنیم:
- فولاد کربنی (Carbon Steel)
- فولاد زنگ‌نزن (Stainless Steel)
- فولاد آلیاژی (Alloy Steel)
- فولاد با کروم-مولیبدن (Chromium-Molybdenum Steel)
انتخاب جنس مناسب
انتخاب جنس مناسب برای لوله مانیسمان چیست؟ برای جواب به این سوال باید گفت که بستگی به شرایط عملیاتی، فشار کاری، دما، و نوع موادی که از طریق لوله منتقل می‌شوند دارد. انتخاب صحیح جنس لوله می‌تواند عمر مفید سیستم لوله‌کشی را افزایش داده و هزینه‌های نگهداری و تعمیر را کاهش دهد.
مراحل تولید لوله مانیسمان
مراحل تولید لوله‌های مانیسمان (بدون درز) شامل چندین مورد است که به دقت و تخصص بالایی نیاز دارد. این مراحل از انتخاب مواد اولیه تا بسته‌بندی نهایی لوله را در بر می‌گیرد. در ادامه، مراحل اصلی تولید لوله‌های مانیسمان را شرح می‌دهیم:
مواد اولیه: بیلت‌های فولادی با کیفیت بالا انتخاب می‌شوند. این بیلت‌ها باید ترکیب شیمیایی مناسب و عاری از عیوب داشته باشند. سپس بیلت‌های فولادی در کوره‌های مخصوص تا دمای بالا ( بین ۱۲۰۰ تا ۱۳۰۰ درجه سانتی‌گراد) حرارت داده می‌شوند تا به حالت پلاستیکی درآیند. این مرحله برای آماده‌سازی بیلت جهت مراحل بعدی بسیار مهم است.
سوراخ‌کاری (Piercing): بیلت گرم شده توسط دستگاه‌های مخصوص، با استفاده از یک سنبه (ماندرل) سوراخ می‌شود. این مرحله باعث ایجاد یک استوانه توخالی اولیه در بیلت می‌شود. دستگاه‌های متداول برای این کار شامل پرس‌های سوراخ‌کاری یا دستگاه‌های رول‌پیرسینگ هستند.
نورد اولیه (Primary Rolling): استوانه توخالی ایجاد شده وارد دستگاه نورد اولیه می‌شود تا دیواره‌های آن نازک‌تر و طول آن افزایش یابد. این مرحله شامل عبور لوله از میان غلتک‌های مختلف است که به تدریج قطر و ضخامت دیواره لوله را تنظیم می‌کنند.
نورد نهایی (Sizing or Stretch Reducing): لوله نیمه‌تمام به دستگاه‌های نورد نهایی منتقل می‌شود تا به ابعاد و ضخامت دقیق مورد نظر برسد. در این مرحله، غلتک‌های متوالی لوله را به شکل نهایی در می‌آورند.
خنک‌کاری کنترل‌شده: لوله‌های تولید شده پس از نورد نهایی به تدریج خنک می‌شوند. این خنک‌کاری به طور معمول به صورت کنترل‌شده و تدریجی انجام می‌شود تا از ایجاد تنش‌های حرارتی و ترک خوردن لوله جلوگیری شود.
بهبود خواص مکانیکی: لوله‌ها ممکن است تحت عملیات حرارتی قرار گیرند تا خواص مکانیکی و متالورژیکی مورد نظر بدست‌آید. این عملیات می‌تواند شامل آنیلینگ (بازپخت)، نرمالیزه کردن، تمپر کردن باشد.
برش و آماده‌سازی نهایی: لوله‌های تولید شده به طول‌های مورد نیاز برش داده می‌شوند. سپس انتهای لوله‌ها صاف و یکنواخت می‌شود. در این مرحله، لوله‌ها از نظر کیفیت بررسی و آزمایش می‌شوند تا اطمینان حاصل شود که مطابق با استانداردهای مورد نظر هستند.
کنترل کیفی: لوله‌های تولید شده تحت بازرسی‌های مختلف قرار می‌گیرند تا از عدم وجود عیوب سطحی و داخلی اطمینان حاصل شود. این بازرسی‌ها می‌تواند شامل آزمون‌های غیر مخرب (NDT) مانند بازرسی چشمی(VT)، آزمون التراسونیک(UT)، آزمون جریان گردابی(MT) و آزمون‌های فشار باشد.

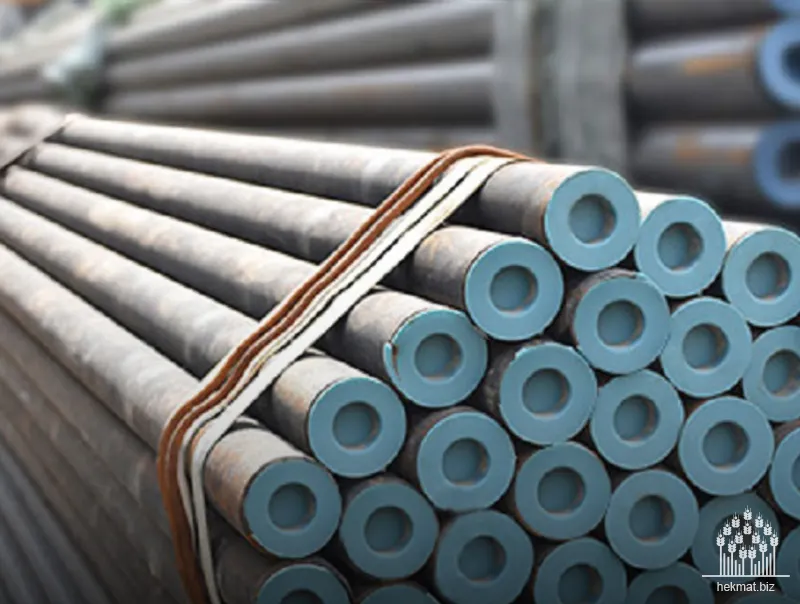

بسته‌بندی: لوله‌های تولید شده پس از تایید کیفیت بسته‌بندی و برای حمل‌ونقل به مقصد نهایی آماده می‌شوند. بسته‌بندی به گونه‌ای انجام می‌شود که لوله‌ها در طول حمل‌ونقل دچار آسیب نشوند.
این مراحل تولید لوله‌های مانیسمان باعث می‌شود که این لوله‌ها دارای کیفیت بالا، استحکام زیاد و خواص مکانیکی مطلوب باشند و در بسیاری از صنایع حساس و مهم مورد استفاده قرار گیرند.
مزیت های لوله مانیسمان
لوله‌های مانیسمان (بدون درز) به دلیل ویژگی‌های منحصر به فرد خود، دارای مزایای بسیاری هستند که آنها را برای استفاده در صنایع مختلف جذاب میسازد. در ادامه به برخی از مهم‌ترین مزایای لوله‌های مانیسمان اشاره می‌کنیم:
بدون درز جوش: نبود درز جوش در این لوله‌ها باعث می‌شود نقاط ضعف مکانیکی ناشی از جوشکاری حذف شوند، که به افزایش استحکام کلی لوله کمک می‌کند.
مقاومت در برابر فشار: این لوله‌ها می‌توانند فشارهای داخلی و خارجی بالاتری را نسبت به لوله‌های جوش داده شده تحمل کنند.
جنس با کیفیت: به طور معمول از فولادهای با کیفیت بالا و آلیاژهای مقاوم به خوردگی ساخته می‌شوند که در برابر زنگ‌زدگی و خوردگی مقاومت خوبی دارند.
نصب و نگهداری آسان: به دلیل کیفیت بالای تولید و عدم وجود درز جوش، نصب و نگهداری این لوله‌ها ساده‌تر و اقتصادی‌تر است.
تاریخچه لوله مانیسمان
تاریخچه لوله مانیسمان به اواخر قرن نوزدهم بازمی‌گردد و به نام برادران مانیسمان، ماکس و رینهارد مانیسمان، که در توسعه و تجاری‌سازی این نوع لوله‌ها نقش اساسی داشتند، ارتباط دارد.
در سال ۱۸۸۵ برادران مانیسمان (Mannesmann)، ماکس و رینهارد، فرآیندی برای تولید لوله‌های فولادی بدون درز ابداع کردند. این فرآیند که به عنوان فرآیند نورد پی‌یرسینگ (piercing rolling process) شناخته می‌شود، اولین بار به صورت موفقیت‌آمیز در آلمان مورد استفاده قرار گرفت.
پس از موفقیت در آلمان، فرآیند تولید لوله‌های مانیسمان به سرعت به سایر کشورهای صنعتی منتقل شد. کشورهای ایالات متحده، بریتانیا، فرانسه و ژاپن نیز به تولید این نوع لوله‌ها پرداختند.
مشخصات لوله مانیسمان
مشخصات لوله مانیسمان شامل مجموعه‌ای از ویژگی‌های فنی و فیزیکی است که تعیین‌کننده کاربرد و عملکرد آن در پروژه‌های صنعتی مختلف هستند. از جمله این مشخصات می‌توان به ضخامت دیواره (Wall Thickness) اشاره کرد که بسته به رده (Schedule) لوله متغیر است و تأثیر مستقیمی بر مقاومت فشاری آن دارد. فشار کاری (Working Pressure) از دیگر ویژگی‌های مهم است که نشان می‌دهد لوله تا چه میزان فشاری را بدون آسیب تحمل می‌کند. جنس فولاد نیز بسته به شرایط محیطی و نوع سیال متفاوت است و معمولاً از فولادهای کربنی یا آلیاژی مانند ASTM A106، ASTM A53 یا ST52 در ساخت لوله‌های مانیسمان استفاده می‌شود.
اندازه (قطر اسمی – Nominal Diameter) لوله‌ها معمولاً از سایز ۱/۸ اینچ تا ۲۴ اینچ متغیر است و در پروژه‌های مختلف با توجه به حجم انتقال، قطر مناسب انتخاب می‌شود. طول لوله نیز به صورت شاخه‌های ۶ متری یا ۱۲ متری و یا طبق سفارش مشتری برش داده می‌شود. علاوه بر این، لوله‌های مانیسمان باید با استانداردهای بین‌المللی مانند ANSI, ASME, API یا DIN هم‌خوانی داشته باشند تا در صنایع حساس مانند نفت، گاز، پتروشیمی، نیروگاه و صنایع شیمیایی به کار گرفته شوند. در نهایت، برخی ویژگی‌های اختصاصی مانند تحمل دما، مقاومت در برابر خوردگی و نوع پوشش ضدزنگ نیز بسته به نوع کاربرد، به مشخصات فنی لوله افزوده می‌شوند.
ویژگی های لوله مانیسمان
لوله مانیسمان یک نوع لوله فلزی با ویژگی های خاص است که بعضی از ویژگی لوله مانیسمان عبارتند از:
مقاومت در برابر ضربه و فشار: لوله مانیسمان از جنس فلزی ساخته شده است که آن را بسیار مقاوم در برابر ضربه و فشار می کند.
مقاومت در برابر خوردگی: این نوع لوله مقاوم در برابر خوردگی و زنگ زدگی است که آن را مناسب برای استفاده در محیط های مرطوب و دارای خوردگی می کند.
طول عمر بالا: لوله مانیسمان با توجه به خصوصیات فلزی خود، دارای طول عمر بالایی است و به مدت طولانی مورد استفاده قرار می گیرد.
قابلیت اتصال آسان: این لوله ها به راحتی با دیگر قطعات و ابزار های لوله کشی قابل اتصال است.
راندمان بالا: لوله مانیسمان دارای راندمان بالایی است که منجر به کارایی و عملکرد بهتری می شود.
جمع‌بندی
لوله مانیسمان، به عنوان نوعی لوله فولادی بدون درز، به دلیل ساختار یکپارچه و بدون خط جوش، از مقاومت بالا در برابر فشار، دما و خوردگی برخوردار است. این ویژگی‌ها باعث شده که در صنایع حساس مانند نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های هیدرولیک، کاربرد فراوانی داشته باشد. عدم وجود درز در بدنه لوله، احتمال نشتی را به حداقل رسانده و آن را برای استفاده در شرایط کاری سخت و پرخطر ایده‌آل میسازد. به طور کلی، لوله مانیسمان انتخابی قابل اطمینان برای انتقال سیالات در سیستم‌هایی است که ایمنی، دوام و کارایی بالا اهمیت دارد.
سوالات متداول
تفاوت لوله مانیسمان با لوله درزدار چیست؟
لوله مانیسمان بدون درز جوش تولید می‌شود و از یکپارچگی بیشتری برخوردار است، در حالی که لوله درزدار از ورق فولادی جوش‌خورده ساخته می‌شود و درز جوش دارد.
آیا لوله مانیسمان برای فشار بالا مناسب است؟
بله، به دلیل ساختار بدون درز و مقاومت مکانیکی بالا، این لوله‌ها برای تحمل فشارهای بالا بسیار مناسب هستند.
در چه سایزهایی لوله مانیسمان تولید می‌شود؟
لوله مانیسمان در سایزهای مختلف، معمولاً از ۱/۸ اینچ تا ۲۴ اینچ تولید می‌شود و بسته به نیاز پروژه، در ضخامت‌ها و رده‌های مختلف موجود است.
